| Tiêu chuẩn | DIN 7984 - JIB 0209 |
| Vật liệu | Thép, SUS304, SUS316 |
| Cấp bền | |
| Đường kính | M3-M24 |
| Chiều dài | |
| Bước ren | |
| Bề mặt | |
| Xuất xứ |

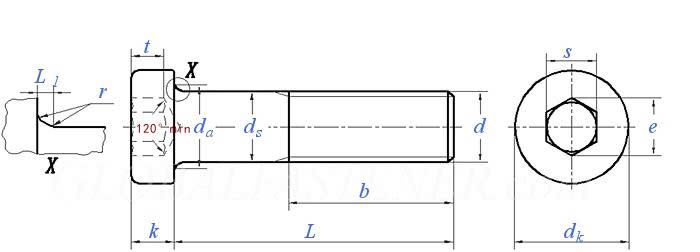

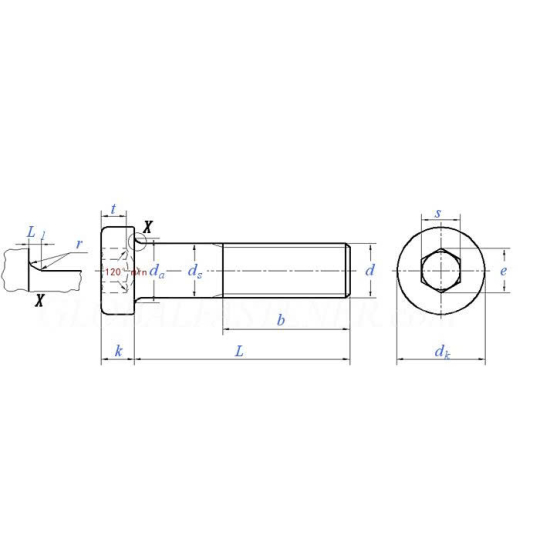

TIÊU CHUẨN KÍCH THƯỚC DIN 7984 – JIS B 0209
Bu lông DIN 7984 là loại bu lông lục giác chìm (socket head cap screw) nhưng có thiết kế đầu thấp hơn đáng kể so với bu lông tiêu chuẩn DIN 912. Nhờ cấu trúc đầu phẳng và mỏng, bu lông DIN 7984 đặc biệt phù hợp với:
Kết cấu giới hạn chiều cao lắp đặt
Cần bề mặt bu lông bằng phẳng sau khi lắp
Không làm vướng hoặc cấn thiết bị khi vận hành
Tiêu chuẩn JIS B 0209 (Nhật Bản) đi kèm xác định hệ bước ren hệ mét tương ứng, đảm bảo khả năng lắp ghép đồng bộ trong các chi tiết cơ khí sử dụng hệ ISO.
CẤU TẠO VÀ ĐẶC ĐIỂM KỸ THUẬT
| Tên gọi | Mô tả |
|---|---|
| Loại bu lông | Bu lông đầu lục giác chìm đầu thấp |
| Tiêu chuẩn hình học | DIN 7984 (Đức) |
| Tiêu chuẩn bước ren | JIS B 0209 (Nhật Bản) |
| Đầu bu lông | Lục giác chìm, kiểu phẳng |
| Chiều cao đầu | Nhỏ hơn DIN 912 (giảm 20–50%) |
| Hệ ren | Ren hệ mét (M3 – M24), bước ren ISO |
| Chiều dài | 6 – 200 mm |

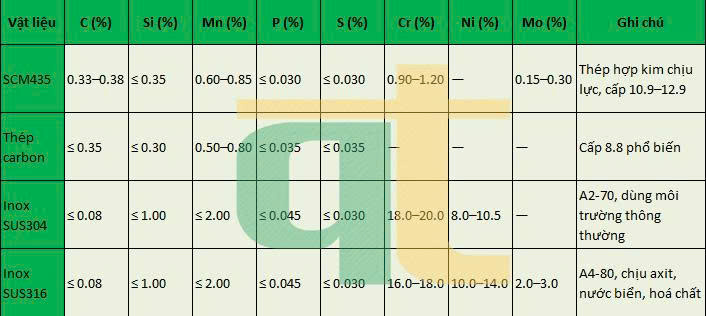

| Vật liệu chế tạo | Thép carbon (8.8), SCM435 (10.9, 12.9), inox SUS304/316 |
| Xử lý bề mặt | Mạ kẽm, đen, nhúng nóng, phủ PTFE chống ăn mòn |

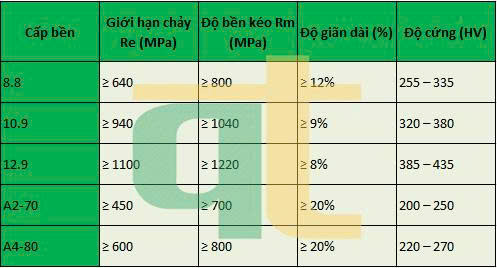

BẢNG CƠ TÍNH THEO CẤP BỀN

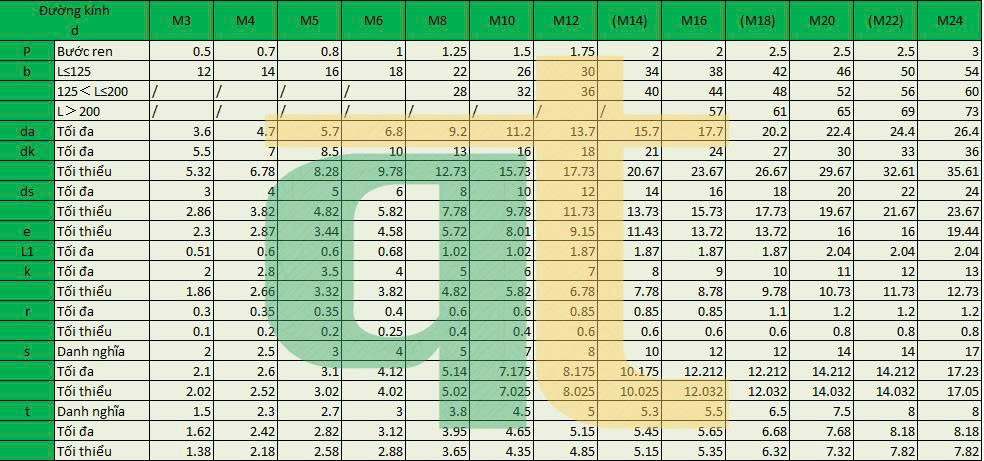

BẢNG KÍCH THƯỚC DIN 7984
ỨNG DỤNG THỰC TẾ
Dùng trong kết cấu máy CNC, máy khắc laser, máy in 3D, nơi mà không gian bên trong máy bị giới hạn về chiều cao.
Lý do chọn DIN 7984: đầu bu lông thấp không cấn vào chuyển động các cụm trục hoặc ray trượt.
Lắp đặt trong các cụm cơ cấu ghế chỉnh điện, hệ thống treo, hệ truyền động phụ.
Phù hợp với các chi tiết cần độ chính xác cao và không được phép nhô cao khỏi bề mặt vỏ bọc.
Dùng được cả trong các kết nối trong khoang máy, nơi có môi trường rung động cao và nhiệt độ thay đổi liên tục.
DIN 7984 được dùng để liên kết các mặt che, khung bên trong của tủ điện công nghiệp vì:
Không gây vướng khi đóng tủ
Đảm bảo tính thẩm mỹ nhờ đầu phẳng
An toàn khi chạm vào không bị trầy tay do đầu bu lông nhô
Lưu ý: Tài liệu chỉ mang tính tham khảo do các thông số trên có thể đã được cập nhật và sửa đổi.
